위니아대우(구 동부대우) 벽걸이형 미니세탁기 셀프수리

안녕하세요 하임토도스입니다
오늘은 세탁기 고장증상에 대해서 알아볼 건데요
10년 전 샀던 그때당시 대우의 벽걸이 미니 드럼 세탁기입니다

그때 당시 아이들 옷이나 속옷 그리고 삶음 기능까지 있어서 10년간 문제없이 잘 쓰고 있었습니다
그런데 갑자기 IE라는 코드가 뜨면서 하루종일 띵동 띵동 울릴 기세더라고요
알아보니 급수 문제라고 합니다
무작정 뜯어보기로 했습니다

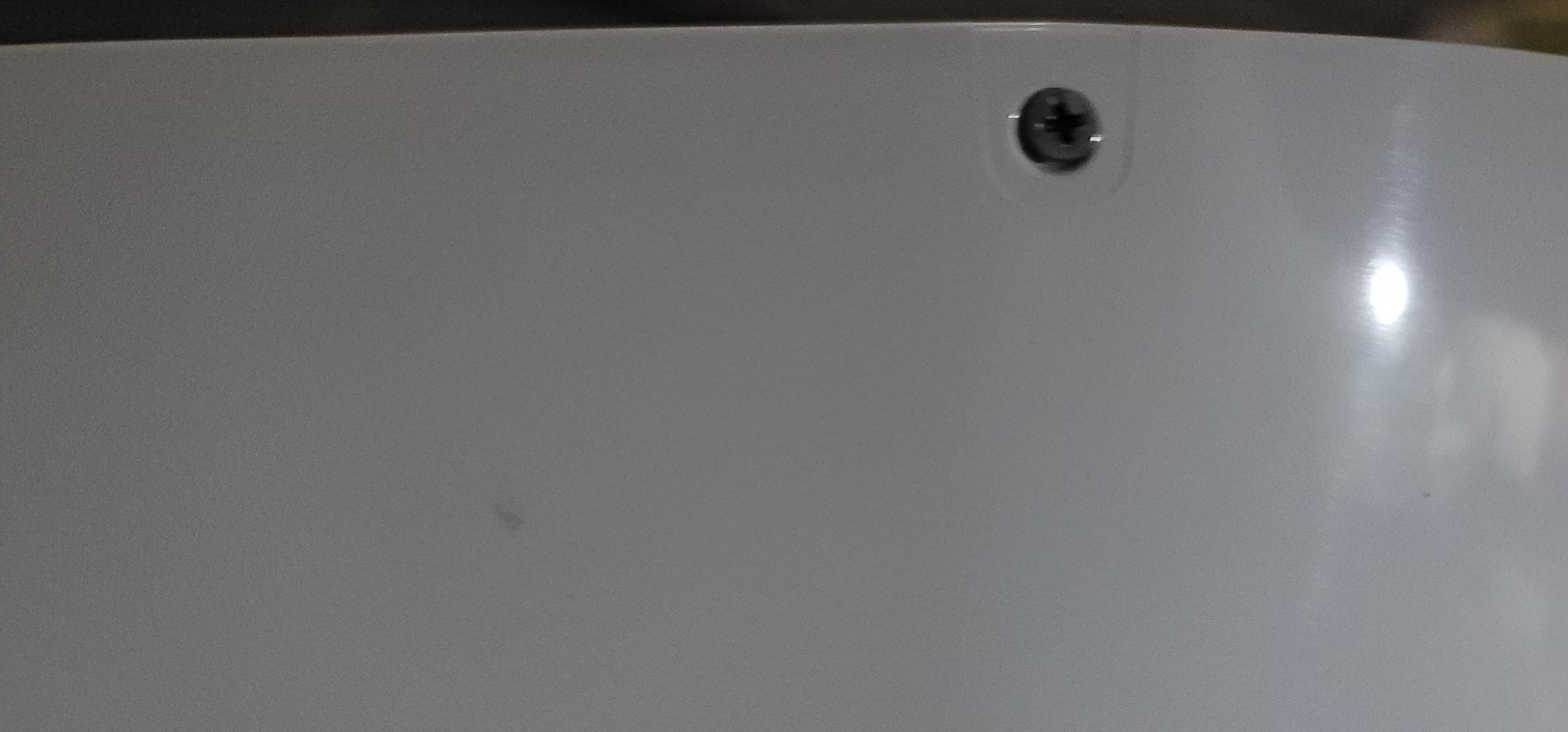

위쪽 아래쪽에 보면 이런 나사 구멍이 각각 2개씩 있습니다
총 4개지요~ㅋㅋ
십자드라이버로 풀러 준 뒤
커버를 잡고 앞쪽으로 당겨주시면 바로 빠집니다
조금만 힘주면 빠지니 쉽습니다

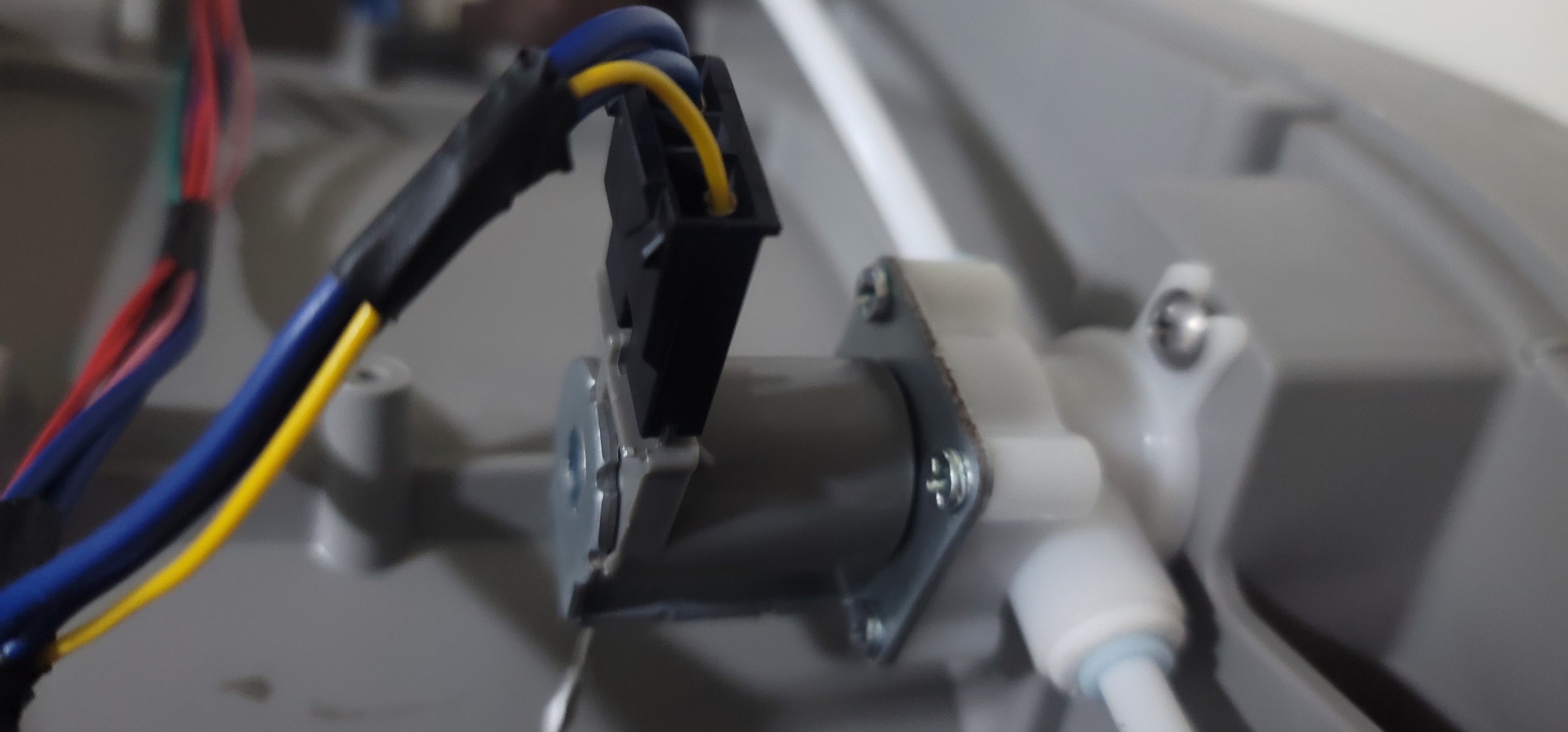

열면 맨 위에 두 개의 수위 센서가 있는데
1번은 세탁용 수위센서 2번은 섬유유연제(헹굼)용입니다

1번

2번

이중에 제가 바라봤을 때 섬유유연제 칸과 연결되어 있는 센서에 문제가 생겨서 자꾸 소리가 나는 거였습니다
우선 분해를 해줍니다

플거그는 간단히 뽑힙니다

플러그를 뽑기전 항상 전원 및 수도는 잠가주셔야 합니다



4개의 나사를 풀어준 화면입니다

보이는 나사도 빼줍니다



수위센서를 처음 접하여서 머가 먼지 모르겠지만 어느 정도 물이 차면 막아주고 열어주는 역할을 하는 거 같습니다
분해를 해보니 너무 간단해서 별게 없는데
혹시나 몰라서 왼쪽 것을 뜯어서 비교해 보니 둘 다 아무 문제는 없어 보였습니다
여러분들은 절대 한 곳만 뜯으시길....
혹시나 하는 마음에 다시 연결해 보았지만 여전히 뜨는 1E에러
여기서 잠깐!
위에서 말했듯이 센서는 두 개이며
세탁은 바라봤을 때 왼쪽 헹굼에서 에러가 뜨면 오른쪽입니다 참고하세요!
결국 해결 방법을 몰라서 인터넷을 검색해 봐도 아무런 답이 없이

필터에 문제가 있을 수도 있다 거길 청소하고도 안되면 기사를 불러라!! 이게 전부였습니다 물론 수위센서에 자세히 보면 망이 있어 걸러주는 곳이 있습니다 그래서 그곳도 청소를 하였는데 그래도 같아서 포기하려다가 호스가 노후돼서 그런가 싶어 호스를 전부 갈기로 결정

시작 부분부터 빼주면서 호스를 연결연결 해가며 잘라서 새로 연결을 해줬는데
맙소사....

물이 줄줄 세기 시작합니다
알고 보니 잡아 주곳에서 살짝만 건들어도 우수수.... 물이 떨어집니다
갈수록 태산입니다
결국 호스는 인터넷으로 구매했고
인터넷에 또 뒤져보니 저렴한 가격에 팔고 있으니 꼭 호스와 연결 커넥터를 사시기 바랍니다

요런 커넥터를 3~5개 정도 사주시면 됩니다
똥손이면 5개는 사주셔야 합니다
ㅎㅎ

윗부분을 보면 이렇게 생겼는데 연결부위의 2가지 재료가 필요합니다

입구에 조임쇠는 빼주시고 제일중요합니다 저 고무를 꼭 빼서 이식해야 합니다
저 고무가 시간이 가면서 삭고 허름해져 물이 세는 거니 꼭 같이 빼주셔야 합니다

이 두 가지를 챙겨서 이식을 해주고 꼽아주어야 물이 세지 않습니다

수위센서 부분 양쪽을 신경 써서 잘 넣어주니 이제 물이 안 나오네요 다행입니다

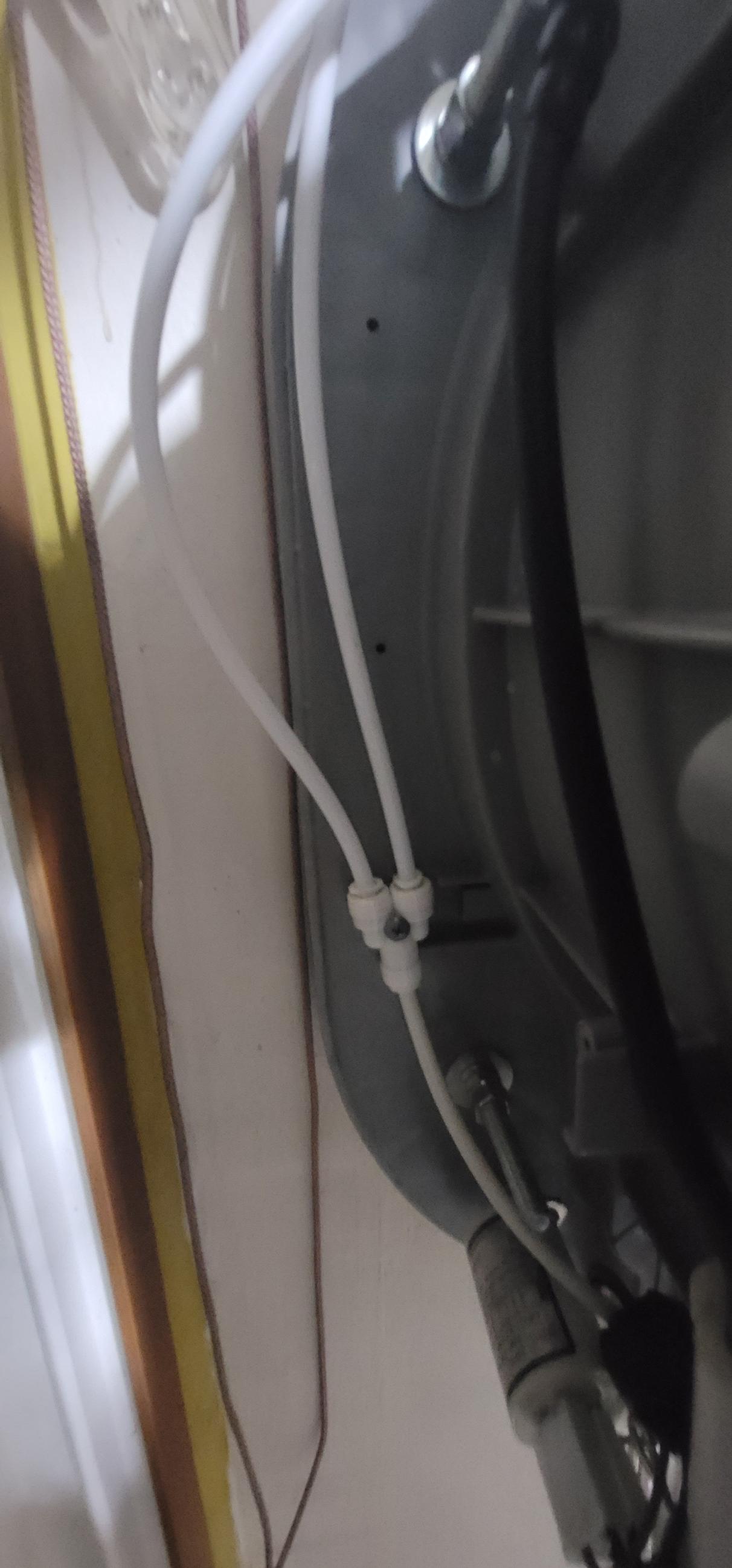

이렇게 호스와 연결 커넥터를 바꿔준 뒤
돌려보니 아주 정상적으로 물이 차기..... 시작하는 게 아니라....
이제는 물이 차질 않습니다

애초에 헹굼물이 차지 않아서 1E 에러가 떴습니다
이제는 물은 나오는데 그물이 배수호스로 다이렉트로 빠져나가서 물이 안 채워지는 것입니다
어후....
산 넘어 산이네요 벌써 2시간째 장마철이라 땀이 비 오듯 오는데 그래도 시작했으니
인터넷을 검색....
이건 배수관 쪽에 이물질이 껴있으면 배수 쪽에서 물이 차지 않고 바로 흘러 보낸다는 것을 알았습니다

이 사진은 위에서 찍은 거 같지만 하단 부분입니다
밑부분이니 참고 잘하시길 바랍니다
사진에 보면 라이언이 가리키는 부분에 나사가 있습니다
이게 배수구와 연결된 것인데 이쪽이 이물질이 걸리는 곳입니다
십자드라이버로 풀어준 뒤 돌려서 빼주시면 됩니다

손이 하나라 사진을 찍진 못하고 발견한 물건들입니다
맙소사 이런 게 막고 있으니 답도 없었네요
다시 채결해주고
다시 진행해 보았는데
아니 정말 또 안 되는 겁니다
그래서 다시 밑을 탐색

라이언이 가리키는 곳에 보면 돌려서 뺄 수 있는 게 있습니다

이 장치를 위에 보시면 커넥터가 하나 있는데 이걸 뽑아주시고
돌려서 빼게 되어있습니다
이걸 빼면 그쪽에도 이물질이 들어있을 확률이 다분합니다

넌 또 뭐냐... 어디서 나온 은박이냐...
이런 은박지가 하나 더 나옵니다
이제 조립을 역순으로 해준 뒤 헹굼을 해봅니다
물이 차기 시작합니다
수위도 문제없이 됩니다

참고용 유연제와 연결된 호스는 그냥 꼽아주시면 됩니다


모든 걸 연결하고 시험으로 돌려보니



아주 잘 돌아갑니다
너무 좋네요~ 3시간의 여정이 끝났습니다

비용은 호스 2미터 커넥터 5개 약 1만 원
정도로 고치게 되었습니다 물론 시간은 더 귀한 값어치이지만 투자한 만큼
보람되어서 좋네요

여기서 정리를 해보자면
1. IE 에러가 뜬다면 우선 분해하여 청소하고 그래도 안 된다면 연결 호스들을 새롭게 교체해 본다
(만약 수위센서가 고장이라면 한번 시도해 보는 것도 좋다 왜냐면 호스 노후로 생긴 문제일 수 있음)
2. 급수(물이채워지는 과정)가 안된다면 배수구 청소 및 이물질이 끼는 쪽을 분해하여 청소한다

마무리하며...
지금은 위니아 대우로 되어있는 업체의 세탁기입니다
다른 건 모르겠고 정말 잘 만든 세탁기이고 저한테는 튼튼한 세탁기입니다
하지만 무조건 출장을 불러야만 고칠 수 있고 출장비는 2만 2천 원입니다
부품 수급도 어렵고
무엇보다 저처럼 조금 손재주가 있으면 부품만 갈면 되는데 굳이 2만 2천 원에
부품값도 무지 비쌉니다
AS 및 사후관리가 조금 아쉽네요
무튼 여기까지 하겠습니다
비슷한 문제이거나 궁금한 사항이 있으면 제가 성실하게 답변해드릴 테니 부담 없이 남겨주실 바랍니다
다들 좋은 하루 보내세요^^
