마이크로 5핀 보조배터리를 C타입으로 교체해 보자

안녕하세요 하임토도스입니다

오랜만에 글을 올립니다



오늘은 흔히 쓰던 마이크로 5핀으로 된 보조 배터리를 C타입으로 교체해 보려고 합니다

예전엔 마이크로5핀으로 대부분 핸드폰을 썼는데 이제는 아이폰도 C타입으로 나올 만큼

바뀌었는데요 그러다 보니 예전 가전제품 중에도 5핀으로 충전하는 제품이 있지만

충전을 할 때 5핀을 꺼내여서 다시 충전시키는 번거로움이 있어서

한번 교체하여 C타입으로 충전하고 5핀으로 충전되게 유지해 보려고 합니다

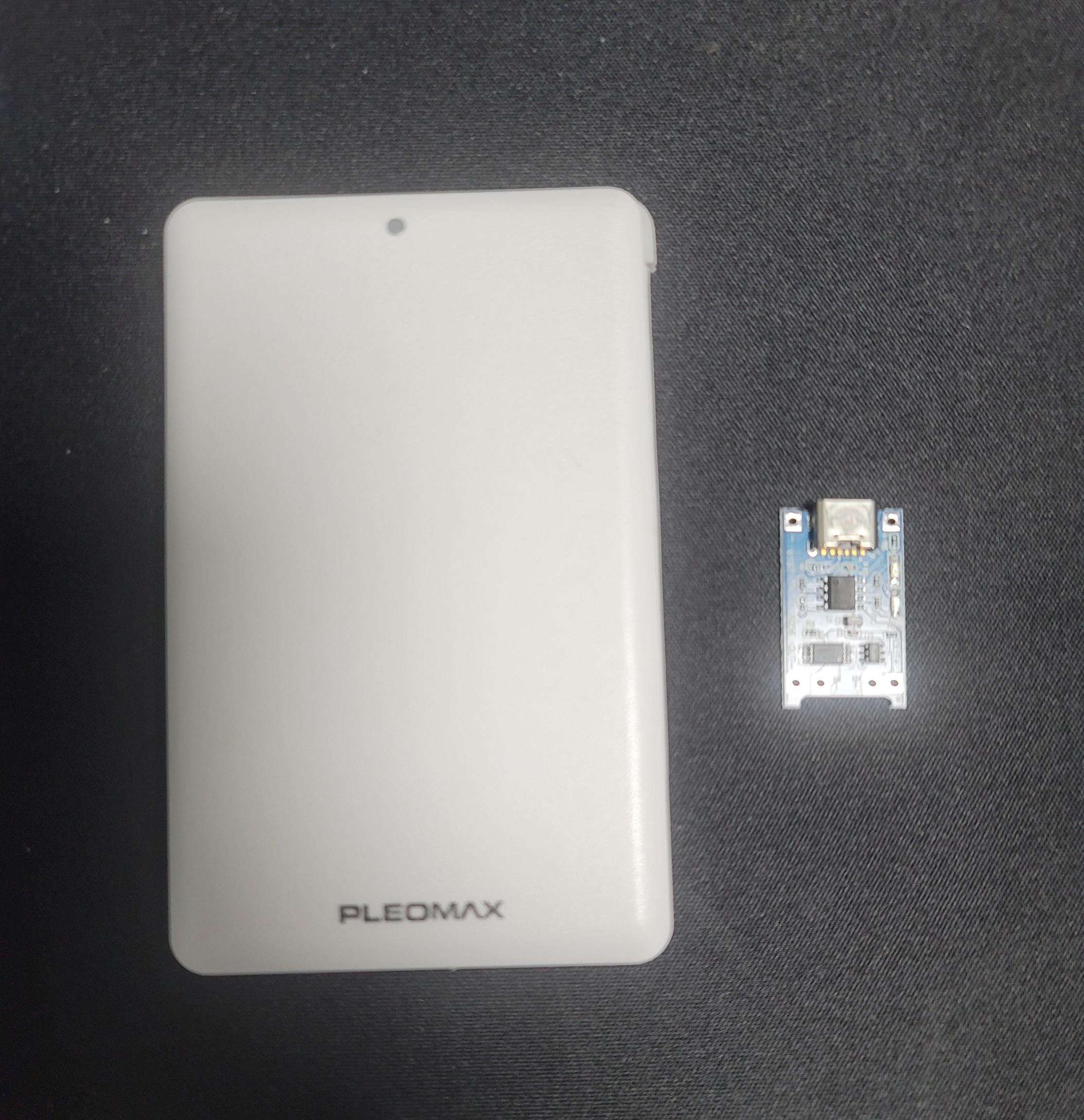

오래전에 핸드폰 살 때 받은 보조 배터리입니다

5 핀입니다

오른쪽은 충전기판인데 알리에서 구매하실 수 있습니다

가격은 20개에 3000원을 줬는데

개당 150원 꼴입니다 ㄷㄷ

너무 싸죠....

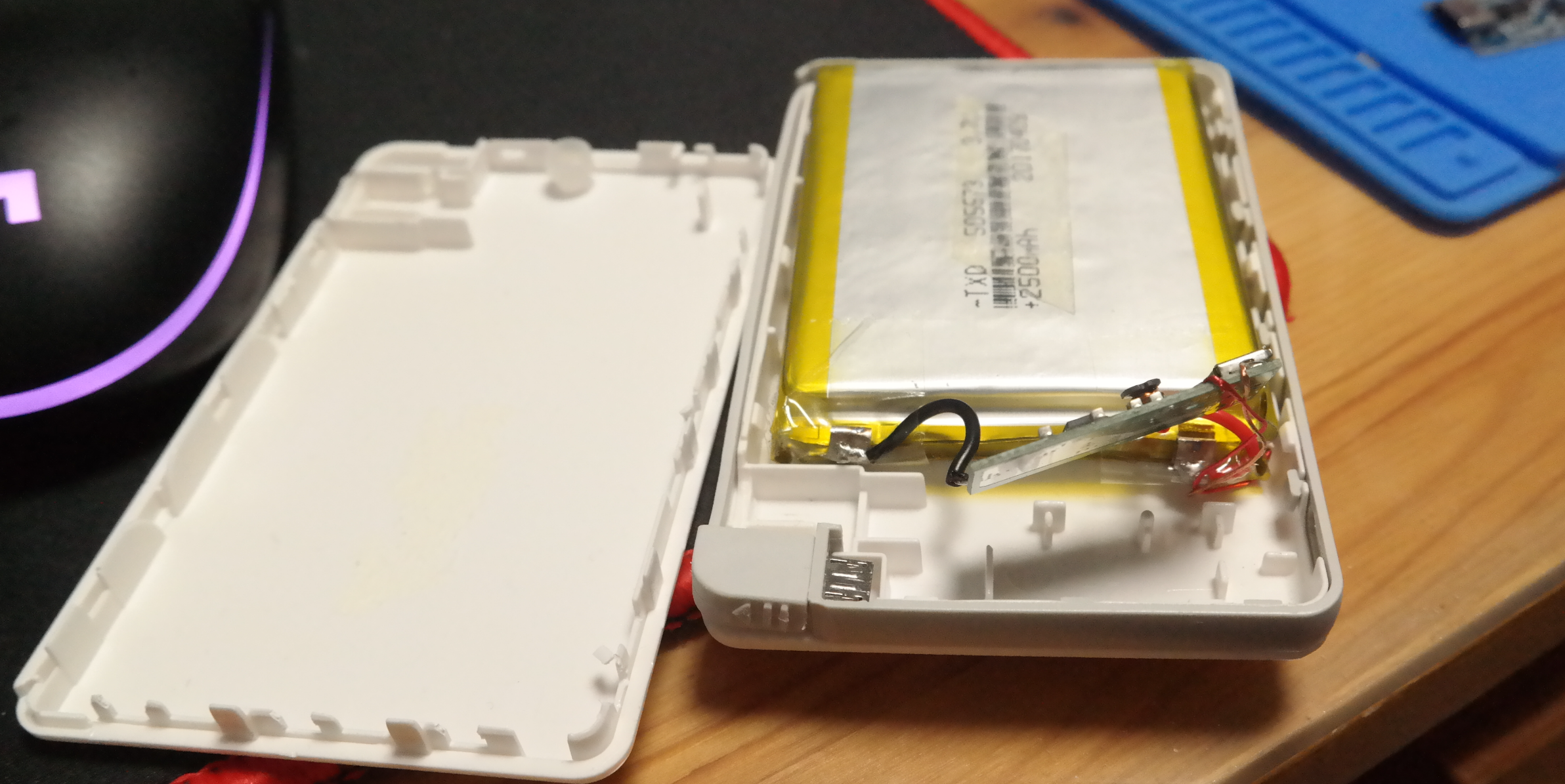

보조배터리가 예전 것이고 그냥 보급형이라 여는 건 힘들지 않았습니다

그냥 열면 되었고

나사도 없어서 그냥 쉽게 빠집니다

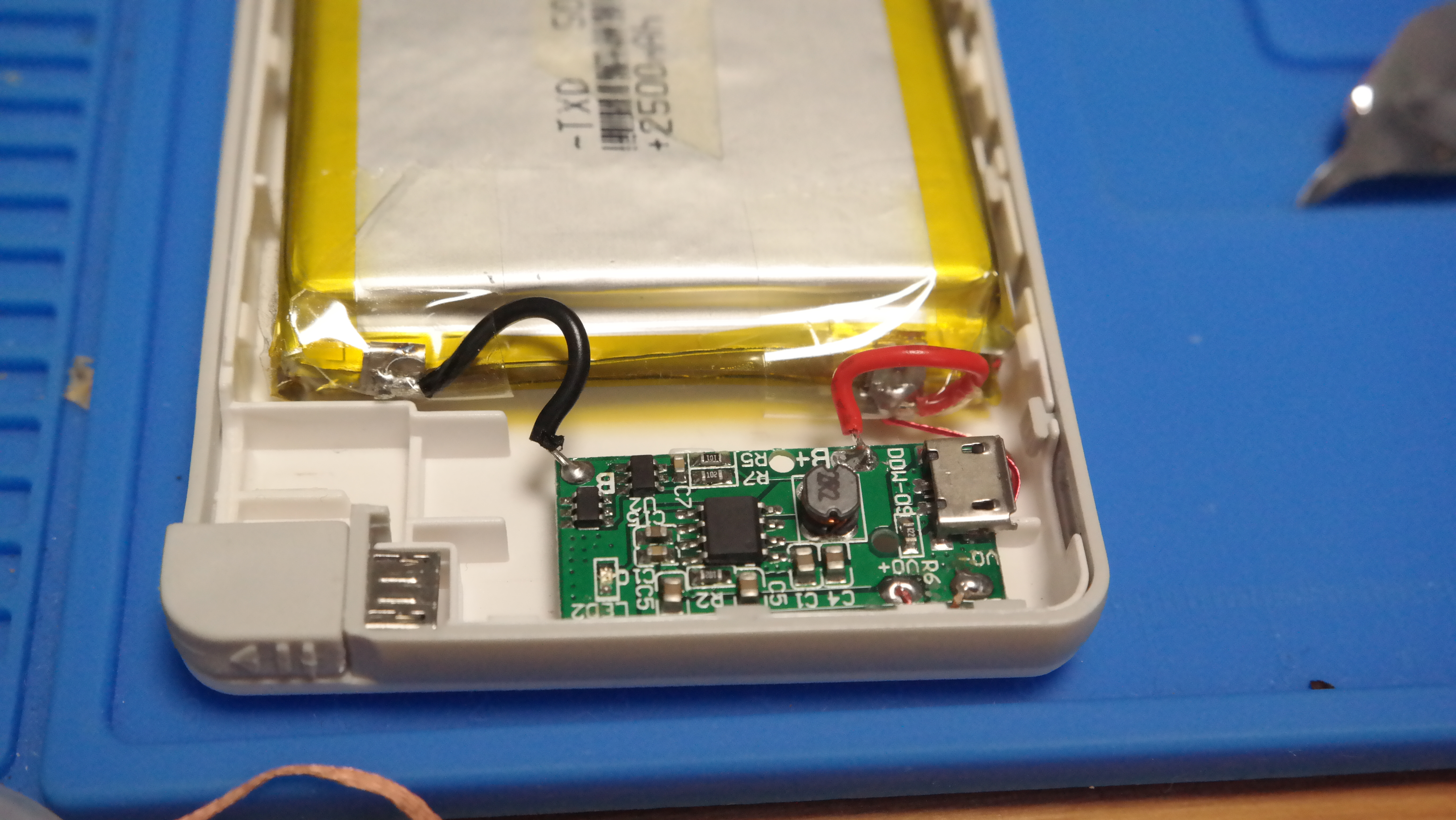

자세히 보겠습니다

현재 보조배터리는 충전단자 1개와 외부 충전선이 기본적으로 장착되어 있습니다

서론에 말씀드린 것처럼 충전단자는 C로 변경할 것이고 기본적으로 달려있는 충전선은 그대로 유지할 겁니다

가끔 5핀이 필요한 가전제품들이 있어서 유지하려고 합니다

물론 여기서 C타입 충전단자를 구입하여 변경할 수도 있습니다 하지만 이번엔 필요가 없어서

충전단자만 바꾸려고 합니다



자~본론으로 들어가서 위에 충전단자를 보면 B+ 와  B- 가 있습니다

이건 배터리 + 와  -를 가리킵니다

대부분 플러스는 빨간 선 마이너스는 검은선입니다

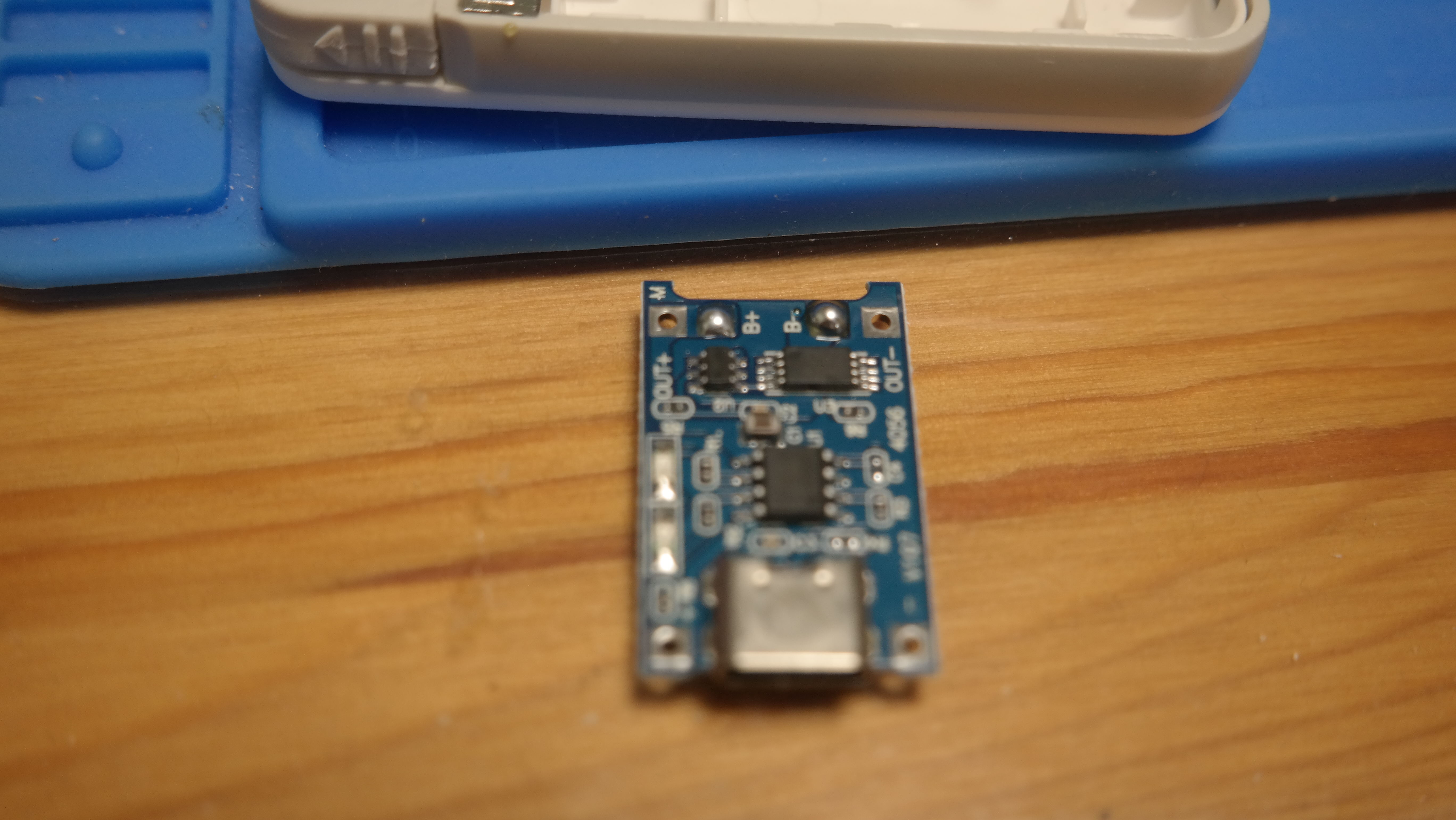

C타입 충전단자입니다

위쪽에 똑같이 B+ B- 가 보이시죠?

우선 두 군대에 납을 먹여 준비시킵니다

그리고 기존에 있던 기판에 선을 떼어 그대로

똑같은 위치에 납땜을 해주시면 됩니다

그리고 그 옆을 보시면 OUT+ OUT- 가 있습니다

이건 말 그대로 아웃 밖으로 나가는 선입니다

즉 충전선이죠 여기에 연결을 하면 바로 충전을 할 수 있는 거죠

이 배터리는 아웃선이 기본으로 장착되어 있기 때문에

바로 연결해 줍니다

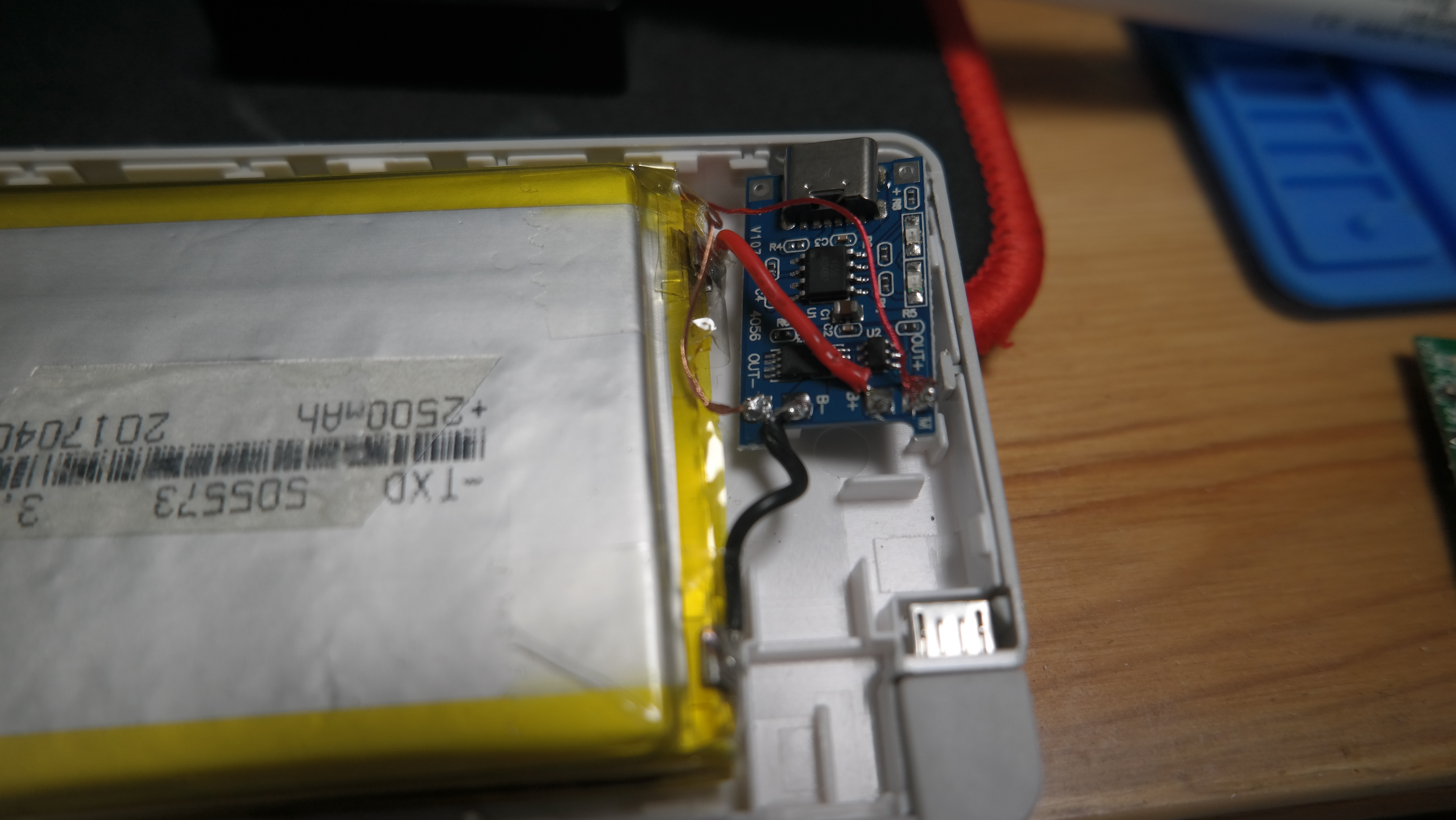

똑같이 플러스 마이너스를 구분하여 잘 납땜해주시면 됩니다

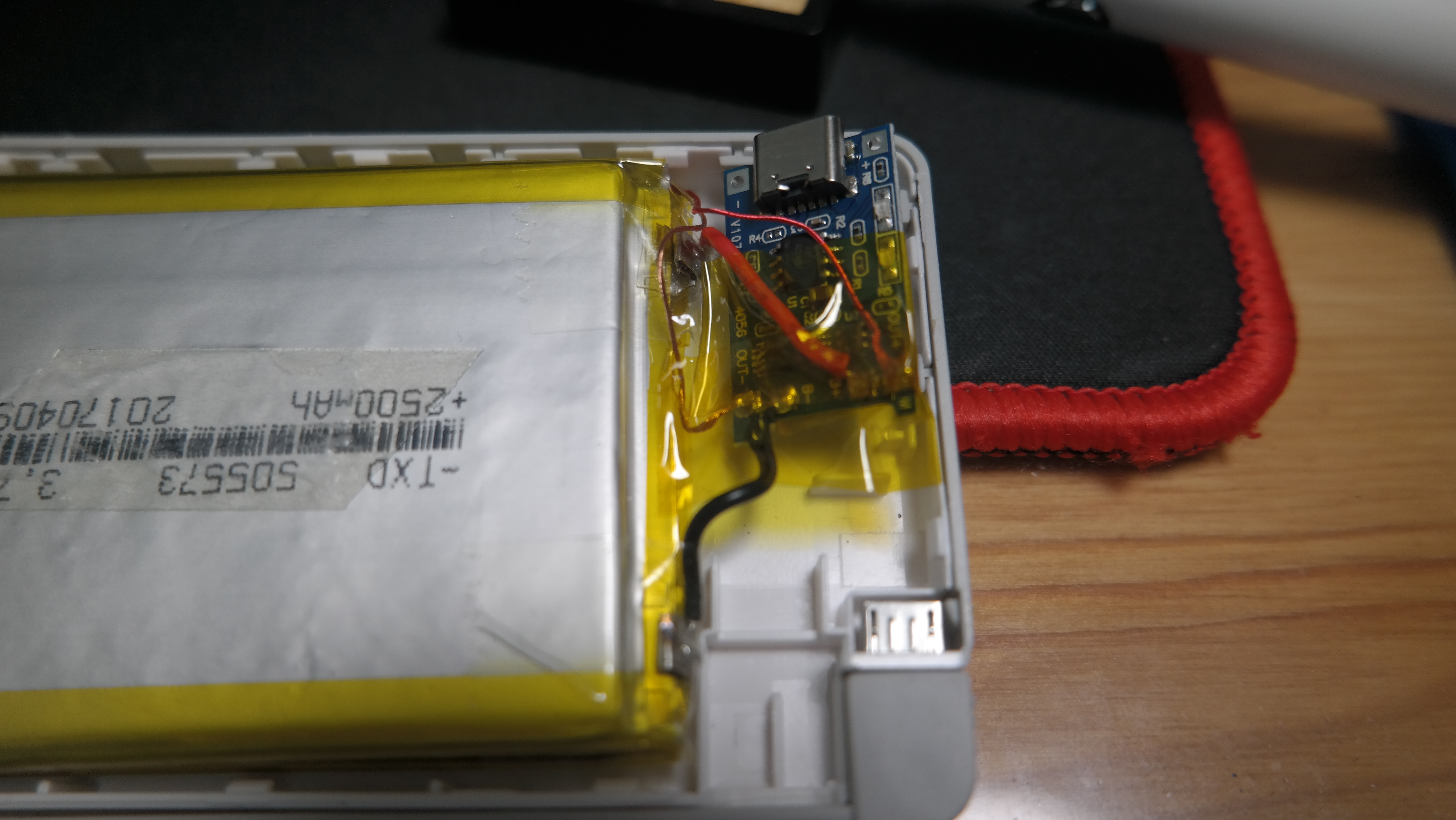

납땜이 잘 되었다면 절연테이프를 붙여주시면 됩니다

원래 있던 거랑 다르기 때문에 케이스가 안 맞기 때문에

글루건과 인두기를 이용하여 녹여주면서

케이스를 변경하시면 됩니다

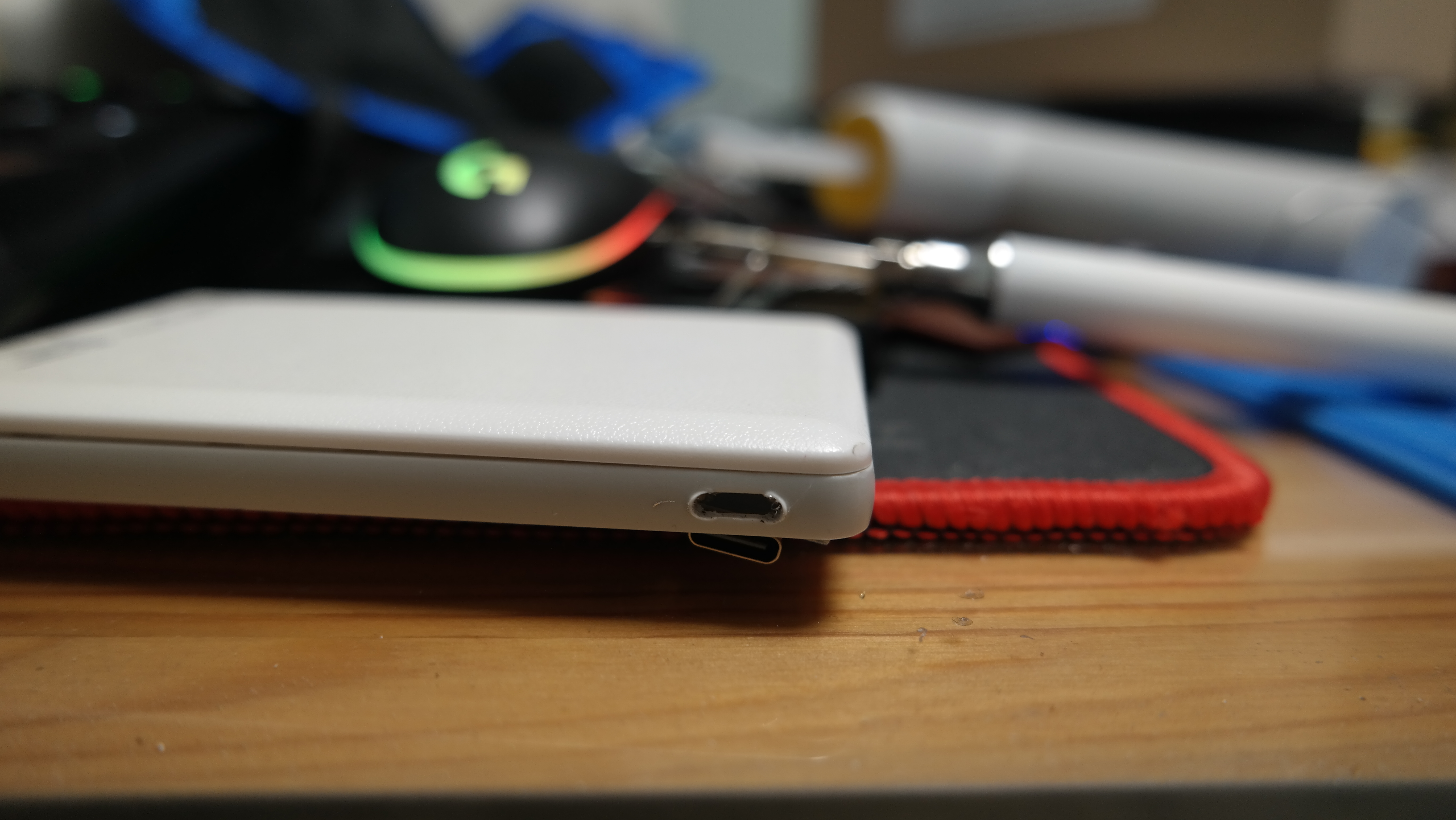

기존 5핀이 꼽히는 곳인데 인두기로 확장하여 입구를 다시 만들어 줍니다

C타입 충전기를 꽂아 보면서 확장해 주시면 됩니다





구멍을 잘 맞춘 다음 높이는 글루건으로 맞춰 줬습니다



그리고 충전기를 꽂았는데

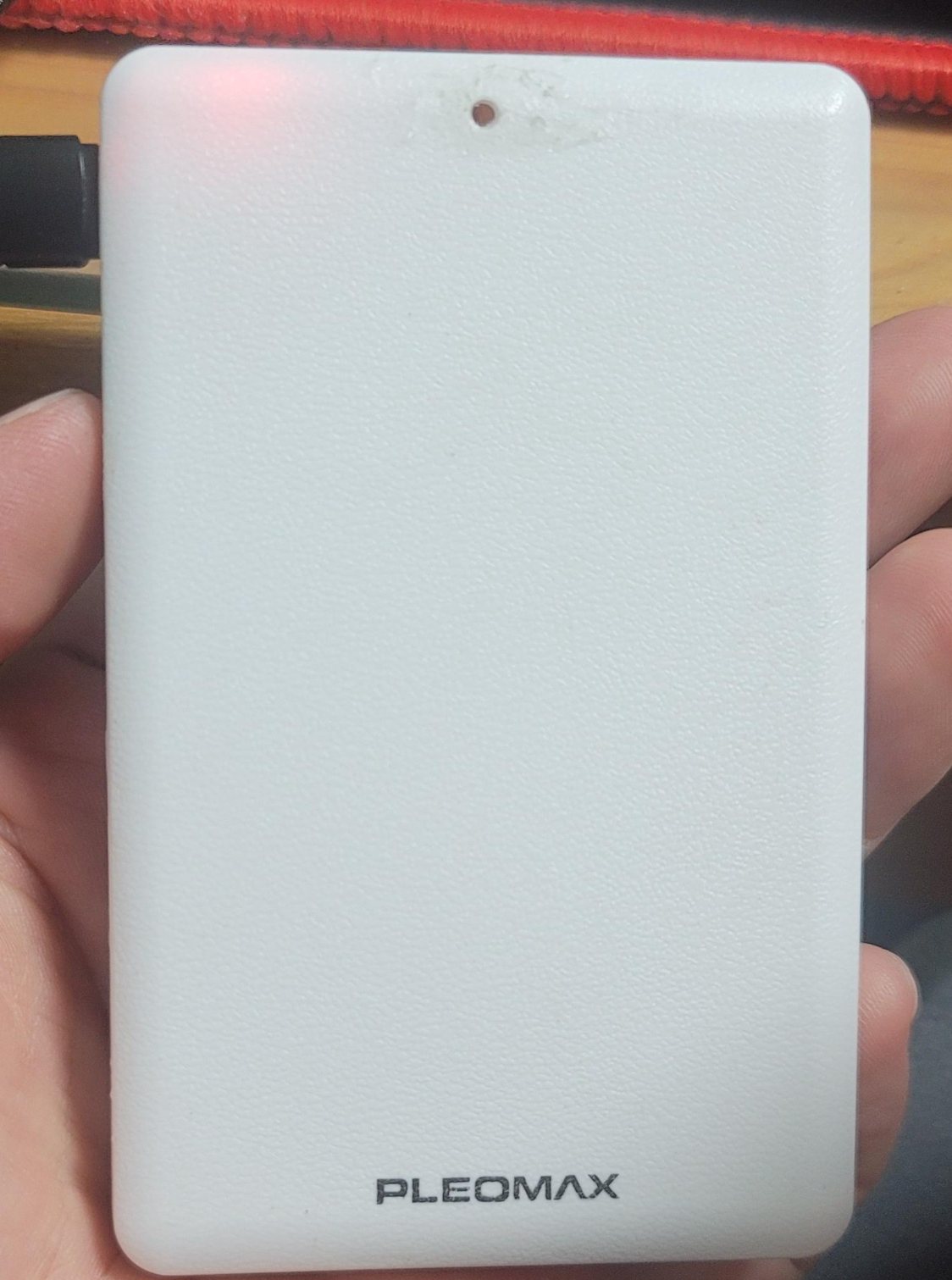

오~ 충전 중인  LED등이 점등되어 있고

완충이되 옆에 LED가 점등됩니다

충전이 아주 잘됩니다



별건 아니지만 자주 쓰는 충전기로 애써 찾을 필요 없이 200원 정도 투자만 하면

바꿀 수 있는 보조배터리

한번 해보시는 것도 나쁘지 않겠네요^^
